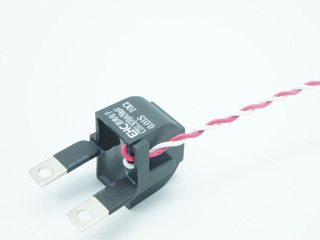

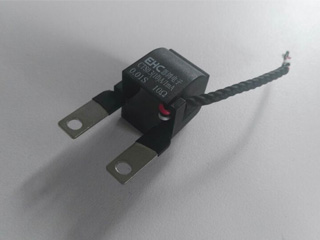

特点/用途 Key Features/Application：
l CTS系列精密电流互感器采用专利号为CN102709042B“一种电流互感器”的发明专利技术生产，其测量精度分别为： 0.01级，0.005级，0.002级，高稳定度， 低温度漂移，主要用于仪器仪表的交流电流测量。
l CTS系列精密电流互感器与常规电流互感器相比，其优点为：
(1) 高精度：0.01级，0.005级，0.002级或更高精度等级。
(2) 低温度漂移：常温，高温（+85度），以及低温（-40度）条件下，其测量基本误差不变，温度漂移系数可根据需要选择25ppm/℃，15ppm/℃，10ppm/℃，5ppm/℃，适合于应用于不同温度地区的电能计量测量，如东北地区，南方地区等, 未声明时温度漂移系数为25ppm/℃。
(3) 自热影响量引起的电流互感器测量误差改变量为零。
(4)可根据用户要求订制在最大输入电流时电流互感器输出的电压信号强度。

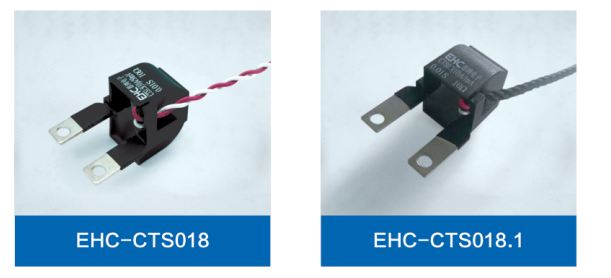

CTS系列电流互感器选型参考
1.1 规格及型号
型号 | 额定一次电流In（A） | 一次最大电流Imax（A） | 额定二次电流（mA） | 精度等级（class） | 负载电阻Rb(Ω) |
1.5 | 6 | 5 | 0.01 | 10 | |
1.5 | 6 | 5 | 0.005 | 10 | |
1.5 | 6 | 5 | 0.002 | 10 | |
1.5 | 10 | 5 | 0.01 | 10 | |
1.5 | 10 | 5 | 0.005 | 10 | |
1.5 | 10 | 5 | 0.002 | 10 | |
0.3 | 1.2 | 1 | 0.01 | 10 | |
0.3 | 1.2 | 1 | 0.005 | 10 | |
0.3 | 1.2 | 1 | 0.002 | 10 | |
0.3 | 10 | 1 | 0.01 | 10 | |
0.3 | 10 | 1 | 0.005 | 10 | |
0.3 | 10 | 1 | 0.002 | 10 |
1.2 幅值误差（比差）±（％）
幅值误差（比差）±（％） | ||||||||||
精度等级 | Imax | 0.5Imax | 2In | In | 0.5In | 0.2In | 0.1In | 0.05In | 0.02In | 0.01In |
0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 |
0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.01 |
0.002 | 0.002 | 0.002 | 0.002 | 0.002 | 0.002 | 0.002 | 0.002 | 0.002 | 0.002 | 0.004 |
1.3 相位误差（角差）（′）
相位误差（角差）（′） | ||||||||||
精度 等级 | Imax | 0.5Imax | 2In | In | 0.5In | 0.2In | 0.1In | 0.05In | 0.02In | 0.01In |
0.01 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.6 |
0.005 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.3 |
0.002 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.12 |

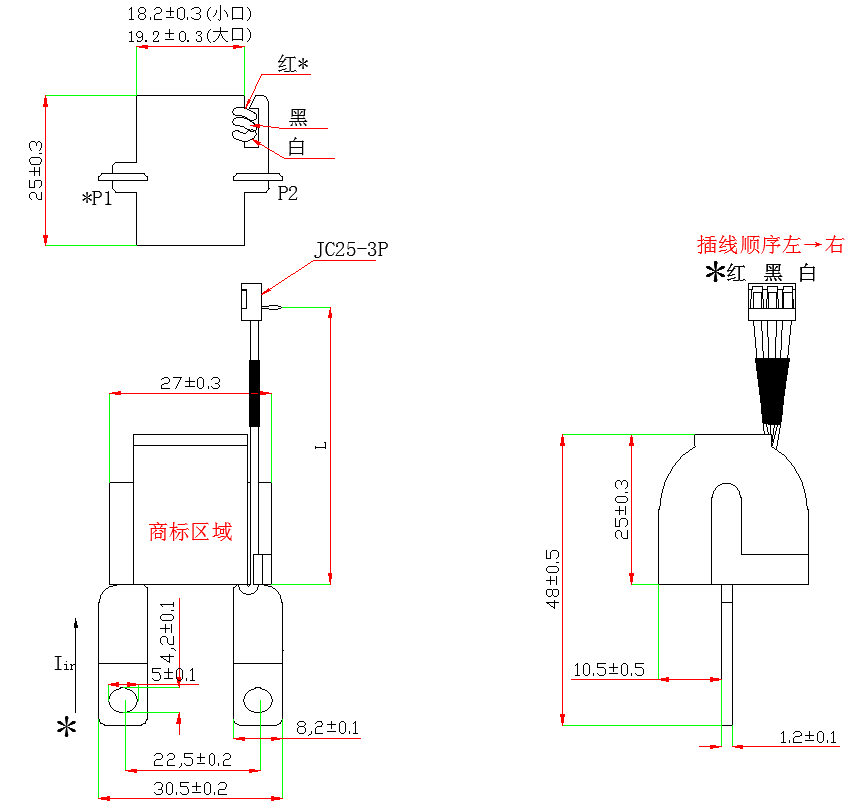

产品参考尺寸(mm)

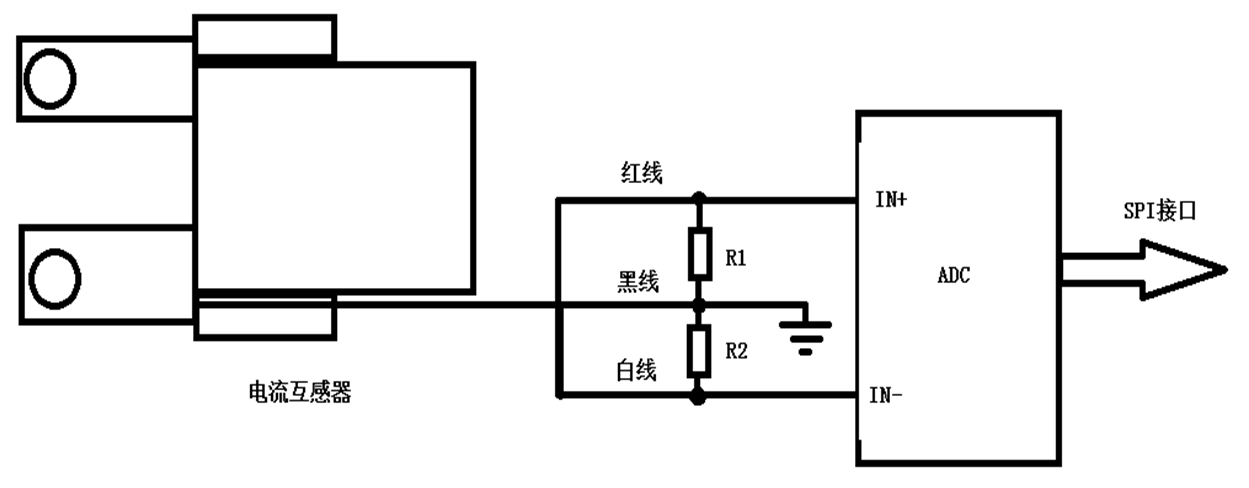

1.4 CTS系列电流互感器与ADC或计量芯片的连接方式如下：

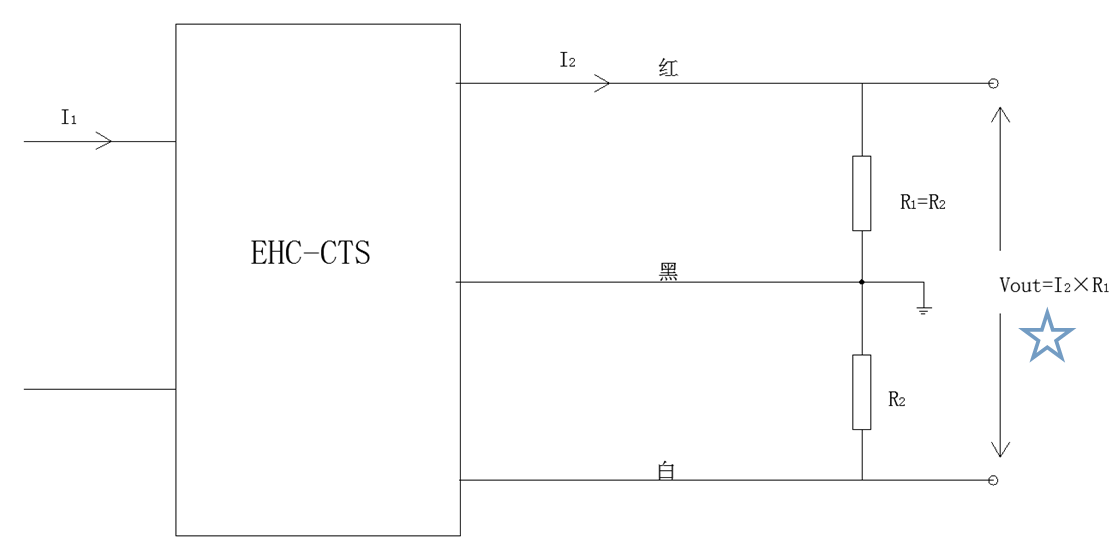

1.5 使用说明：
CTS系列电流互感器为三端输出的电流互感器，其中红线为电流输出正极，黑线为地线，白线为电流输出负极，使用时应在红线[电流输出正极]与黑线[地线]间接入电流取样电阻R1，在白线[电流输出负极]与黑线[地线]间接入电流取样电阻R2，电流取样电阻R1与电流取样电阻R2的为等值电阻，电阻的精度等级为0.1%或更高精度等级的低温漂电阻，建议采用如25ppm/℃，15ppm/℃，10ppm/℃，5ppm/℃的高精度低温漂电阻。

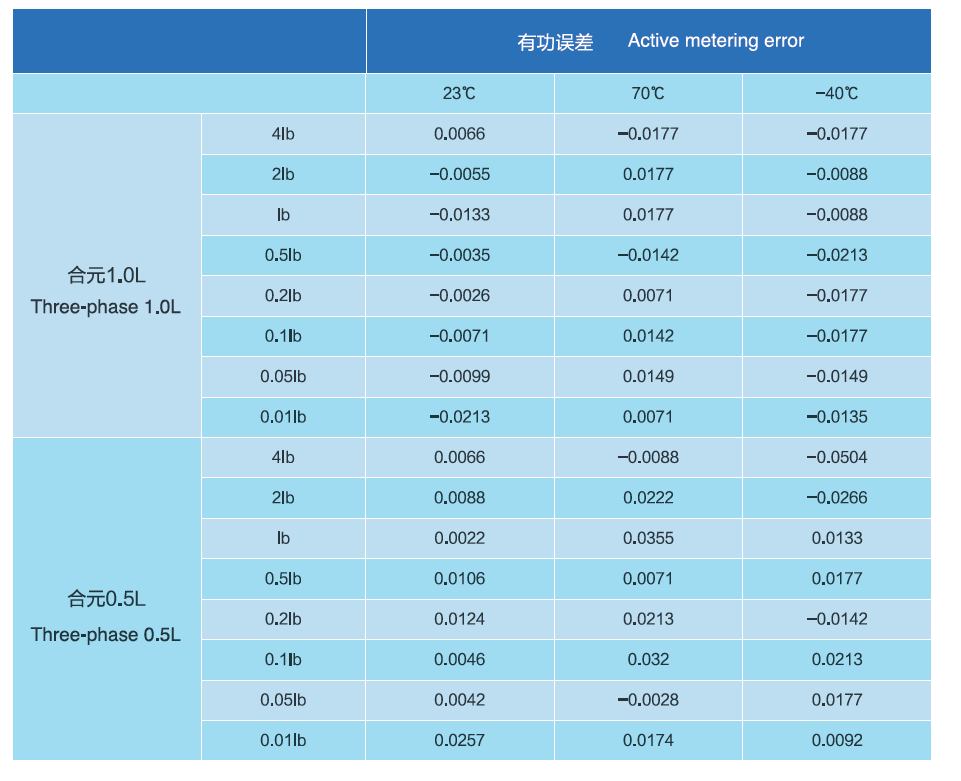

计量误差精度试验:
有功计量误差测试数据：In=1.5A，
计量校准台体精度等级0.03级
